Penggunaan merge Arctoolbox dan clip di editor (sesi 5)

Assalamualaikum Wr.Wb

Oke to the point aja gan di sesi 5 ini saya akan menjelaskan bagaimana cara penggunaan merge di Arctoolbox dan clip di dalam editor

  • Langkah pertama masukan peta yang sudah di georeferensing,lalu add data dan masukan shapefile bangunan dan jalan yang telah digitasi sebelumnya.

  • Untuk menampilkan warna pada setiap bangunan yang telah di beri keterangan masing-masing..klik kanan pada shapefile bangunan > properties > symbology > pilih categories > pilih unique value > muncul kolom value field lalu pilih "keterangan" > klik add all values
  • Langkah selanjutnya klik kanan pada shapefile bangunan > open atrribute table

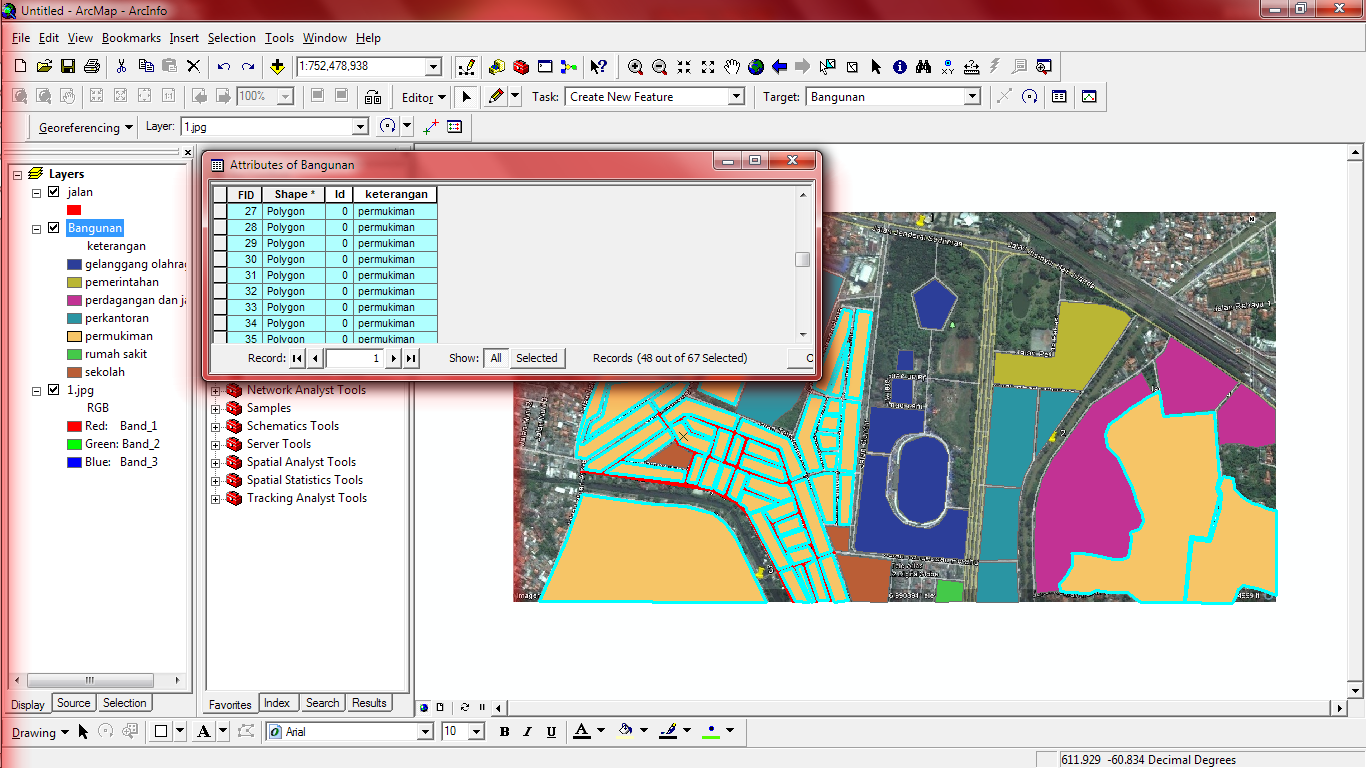

  • Pada attribute table kelompokan sesuai dengan masing-masing bangunan,contoh:permukiman.Dengan cara kelompokan dulu bangunan sesuai dengan keterangan permukiman lalu klik editor > merge..begitu seterusnya sampai dari masing-masing bangunan yang telah digitasi menjadi satu kelompok saja.
|
|
\/
|
|
\/

  • Langkah selanjutnya kita menggunakan merge di Arctoolbox yang Fungsi dari operasi ini adalah untuk menggabungkan dua theme atau lebih yang  bersebelahan dan memiliki karakter sama.  Perintah ini ada di toolbox Data Management Tools General => Merge
    • Tampilkan layer Bangunan.shp dan jalan.shp yang ada di folder tempat kalian menyimpan data shp tersebut
    •  Double klik perintah Merge, akan muncul kotak dialog,berikut:
|
|
\/
    • Pada pilihan Input Datasets pilih layer Bangunan.shp dan jalan.shp
    •  Pada pilihan Output Dataset tentukan lokasi penyimpanan dan nama layer hasil merge.
    •  Klik OK
    •  Hasilnya adalah shapefile bangunan dan jalan telah menyatu dan muncul shapefile hasil merge dari shapefile bangunan dan jalan yaitu "bangunan_merge1.shp"

  • Lakukan cara yang sama pada langkah pertama di atas untuk menampilkan warna hasil digitasi dari masing-masing bangunan dan jalan
  • Dengan klik kanan pada shapefile bangunan_merge1 > properties > symbology > pilih categories > pilih unique value > muncul kolom value field lalu pilih "keterangan" > klik add all values

  • Langkah selanjutnya samakan target dengan Table Of Content bangunan_merge1 (1),pakai sketch tool untuk membuat rectangle dengan cara beri titik dari setiap sudut peta(2).
  • Setelah selesai maka akan ada penambahan kolom keterangan RTH atau di isi sesuai dengan keinginan sendiri dan hasilnya akan muncul layer RTH yang menutupi peta tersebut,

  • Langkah terakhir adalah buka attribute table pada shapefile bangunan_merge1 > lalu klik satu persatu bangunan > editor > clip..begitu seterusnya terhadap semua  bangunan
|
|
\/
|
|
Hasilnya
|
\/

Cukup mudah kan gan :) ..sekian dan terima kasih semoga bermanfaat.

Rabu, 19 Desember 2012

Membuat jalan dengan feature type polygon pada ArcGis

Assalamualaikum Wr.Wb

            Piye kabare gan?apik-apik wae?okee di sesi kali ini saya akan menjelaskan bagaimana cara mendigitas jalan polygon di ArcGis.sebelum melakukan pembuatan mendigit jalan polygon kita harus membuat shapefile terlebih dahulu di ArcCatalog dengan format contoh(nama=jalan_polygon dan feature type=polygon)


Dengan memilih koordinat sistemnya WGS 1984


Setelah membuat shapefile jalan polygon di ArcCatalog langkah selanjutnya adalah mendigitasi jalan polygon di petanya:
  • Buka aplikasi ArcMap
  • Klik add data
  • Tambahkan ke ArcMap :
        a. peta kawasan masing-masing yang sudah di berikan koordinat dan
       b. Feature Class Jalan polygon dari Personal geodatabase
  • Sehingga di Table Of Content (TOC) muncul penambahan jalan polygon pada layer yang telah anda masukan shapefile di Arccatalog sebelumnya.
  • Langkah selanjutnya adalah Klik tombol untuk mengaktifkan toolbar Editor.

  • Dari toolbar editor klik Editor – Start Editing (6)
  • Pastikan pada drop-down Task : Create New Feature dan drop-down Target : Jalan_polygon (7)
  • Klik tombol Sketch Tool untuk memulai digitasi (8)

  • Zoom ke salah satu obyek jalan_polygon hingga cukup jelas untuk didigitasi.
  • Klik pada tepi obyek untuk memulai digitasi sehingga seluruh tepi obyek terdigitasi.
  • Dobel-klik atau tekan F2 untuk mengakhiri. Lakukan langkah yang sama untuk obyek di tempat lain yang terpisah.
  • Terlihat pada peta jalan satu dengan jalan satunya lagi tidak menyatu dengan menggunakan feature type polygon


  • Untuk menyatukannya menggunakan edit tool klik satu jalan lalu tekan+tahan tombol shift dan klik jalan satunya
|
|
|
|
|
\/


  • Dan untuk menyatukan setiap belokan dengan bentuk lebih halus menggunakan Arc Tool,untuk langkah pertama buat satu garis menyilang dari belokan yang masih bersudut
  • Setelah itu beri sembarang titik tetapi masih dalam jalur jalan tersebut

Lalu Klik F2 untuk memberhentikan digitasi > klik titik yang telah digitasi + tekan dan tahan shift lalu klik jalur jalannya > klik editor > klik merge


Dan Hasilnya bentuk untuk belokan jalannya terlihat lebih halus

  • Begitu seterusnya sampai seluruh jalan di digitasi menggunakan feature type polygon

Sekian dan Terima kasih :) Semoga bermanfaat gan.

Selasa, 11 Desember 2012

Cara Mendigitasi Peta di Arcgis (Sesi 4)

Assalamualaikum Wr.Wb.

Oke to the point aja gan..untuk blog ane di sesi 3 ini  ane akan menjelaskan tentang bagaimana mendigitasi peta di Arcgis.terlebih dahulu masukan peta yang sudah di tentukan titik koordinatnya di kawasan masing-masing tempat di Arcmap,kalau studi kasus ane di gelanggang olahraga sekaligus menjadi pusat perkotaan Kota Bekasi :



lalu dibuat shapefile atau feature class kosong yang akan menampung data hasil digitasi. Shapefile/feature class ini dibuat melalui ArcCatalog. Langkah berikut adalah cara membuat shapefile di ArcCatalog :
  • Klik start button > all program >folder Arcgis > lalu cari Arccatalog
  • Klik kanan pada folder tempat penyimpanan data, pilih New > Shapefile
  • Pada dialog Create New Shapefile, ketikkan nama shapefile di Name dan pilih tipe data yang sesuai di Feature Type.
  • Klik Edit di bagian bawah kotak Spatial Reference, klik Select, pilih sistem koordinat yang sesuai dan klik Add.
  • Sistem Koordinat terpilih masuk ke Spatial Reference Properties. Klik OK.


  • Klik OK untuk menutup dialog Create New Shapefile. Shapefile baru akan muncul di ArcCatalog.

Selanjutnya anda tinggal menambahkan shapefile dengan berbagai feature type yang lain yang anda inginkan sebagai pelengkap.

Digitasi di ArcMap

      Digitasi adalah proses mengkonversi obyek geografis dari peta analog / cetak ke format digital. ArcGIS Desktop mendukung beberapa metode digitasi, dengan digitizer tablet dan on screen digitizing. ArcGIS juga sudah mendukung fitur tablet PC sehingga bisa langsung digitasi langsung di monitor dengan stylus pen. Untuk on screen digitizing langkah-langkahnya adalah sebagai berikut:
  • Buka aplikasi ArcMap
  • Klik add data
  • Tambahkan ke ArcMap :
        a. peta kawasan masing-masing yang sudah di berikan koordinat dan
       b. Feature Class Jalan dari Personal geodatabase
  • Sehingga di Table Of Content (TOC) muncul dua atau lebih layer yang telah anda masukan shapefile di Arccatalog sebelumnya.
  • Untuk menambahkan kolom keterangan,luas lahan atau panjang jalan adalah dengan cara klik kanan pada layer shapefile yang telah kita buat > open attribute table > options >add field
  • Untuk tulisan menggunakan type = text,untuk angka menggunakan short integer,long integer dan untuk angka dengan koma menggunakan type=float atau double
  • Langkah selanjutnya adalah Klik tombol untuk mengaktifkan toolbar Editor.
  • Dari toolbar editor klik Editor – Start Editing (6)
  • Pastikan pada drop-down Task : Create New Feature dan drop-down Target : Jalan_lokal (7)
  • Klik tombol Sketch Tool untuk memulai digitasi (8)
  • Zoom ke salah satu obyek jalan_lokal hingga cukup jelas untuk didigitasi.
  • Klik pada tepi obyek untuk memulai digitasi sehingga seluruh tepi obyek terdigitasi.
  • Dobel-klik atau tekan F2 untuk mengakhiri. Lakukan langkah yang sama untuk obyek di tempat lain yang terpisah.
  • Jika telah selesai mendigitasi dari keselurahan shapfile yang telah anda buat,langkah selanjutnya simpan hasilnya dengan mengeklik Editor – Save Edits atau Stop Editing.
  • Jika ingin mengexport peta yang telah di digit,yaitu dengan cara klik file > export map > ubah format menjadi JPG > tempatkan pada folder yang anda inginkan > selesai
     And this is it hasil peta yang telah saya digit dengan menambahan shapefile seperti jalan arteri dan lokal,rel kereta api,permukiman,perdagangan dan jasa,perkantoran,pemerintahan,RTH,sungai,dan Gelanggang olahraga Kota Bekasi.


Sekian dan Terima kasih..semoga bermanfaat gan :) assalamualaikum Wr.Wb.

Selasa, 27 November 2012

Georeferencing peta citra dari google earth (sesi 3)

HOLLA FELLAS..Oke gan sekarang di sesi 3 ini sama-sama kita bahas bagaimana menggeoreferencing kan peta citra dari google earth..cekibrrooooottt!!

Langkah pertama yang harus di kita lakukan adalah ambil peta citra suatu kawasan di suatu daerah, contohnya yang saya ambil di sini Kawasan Gelanggang olahraga di Kota Bekasi, dari Google Earth Kemudian tentukan batas – batas atau titik – titik yang akan dijadikan patokan untuk georeferencing (boleh 3 atau 4 titik) dengan menggunakan add placemark pada Google Earth tersebut,lalu Copy titik koordinat saat kita meletakkan placemarknya di word atau terserah anda akan di catat dimana titik koordinat tersebut agar mudah di ingat.

Titik 1 (X/longtitude=106.991974,Y/latitude= -6.233447)

Titik 2 (X/longtitude=106.994670,Y/latitude= -6.237853)

Titik 3 (X/longtitude=106.988667,Y/latitude= -6.240639)

Dan langkah selanjutnya yang anda harus lakukan adalah save image as pada Google Earth tersebut, sehingga menjadi file jpeg,lalu Buka ArcMap, kemudian tambahkan data raster (1.jpeg) peta citra dari Google Earth tadi


Setelah selesai  langkah selajutnya adalah melakukan georeferencing tapi sebelum melakukan georeferencing, kita atur terlebih dahulu sistem koordinatnya menjadi Geographic Coordinate System, caranya :
View => Data Frame Properties => Geographic Coordinate System => World => WGS 1984 => OK


Setelah itu pilih WGS 1984


Oke langkah selajutnya adalah setelah sistem koordinatnya diatur, selanjutnya kita lakukan georeferencing pada peta citra tersebut, caranya masih sama seperti penjelasan georeferencing sebelumnya


Setelah itu atur layer ke file peta yang akan kita georeferencing, kemudian dengan menggunakan tools add control point ( )kita masukkan nilai koordinat pada titik – titik yang telah kita tentukan tadi.

Klik tools add control point, kemudian klik kiri lalu klik kanan pada titik pertama, lalu Input X dan Y

Selanjutnya masukkan nilai titik koordinat pertama dari Google Earth tadi

Langkah selajutnya anda tinggal mengikuti cara yang sama pada titik 2 dan 3 :

Titik 2

Titik 3

Setelah selesai dan ke-tiga titik tersebut telah benar lalu klik kanan pada layer dan zoom to layer maka akan terlihat keseluruhan peta google earthnya,langkah terakhir adalah lakukan update georeferencing, pada tools georeferencing → update georeferencing


Sekian dan Terima kasih gan :) Tunggu sesi-sesi selajutnya yang semakin membahana dan menggelegar yaa gan..assalamualaikum wr.wb,
